miércoles, 2 de julio de 2008

PAGINAS DE INTERES (MOTOR DE ARRANQUE)

http://www.arpem.com/tecnica/arranque/arranque_p.html

http://pt.wikipedia.org/wiki/Motor_de_arranque

http://www.arranquedidactico.blogspot.com/

http://www.automecanico.com/auto2002/Arrancador.html

http://www.clubdelamar.org/arran.htm

http://www.deguate.com/autos/article_8253.shtml

martes, 1 de julio de 2008

SENSOR DE VACIO (VACUUN SENSOR)


Este sensor mide la diferencia de presion, entre la atmosfera y el manifold de admision.

SENSOR DE POSICION DE LA GARGANTA (TPS SENSOR)


Este sensor internamente tiene una resistencia, que varia de acuerdo a la posicion de la garganta. Una garganta totalmente abierta da una lectura de aprox. 5 voltios.

SENSOR DE OXIGENO ( O2 SENSOR)


Este sensor es un compuesto de zirconia/platinun; su funcion es olfatear los gases residuales de la combustion; esta ubicado, frecuentemente en el manifold de escape,o cerca de el; solo funciona estando caliente, por esta razon hay algunos que utilizan una resistencia para calentar; en estos casos el sensor lleva mas de un conector.
Tiene la particularidad de generar corriente, variando el voltaje de 1 voltio [promedio 0.5], en cuanto siente residuos altos o bajos de oxigeno interpretando como una mezcla rica, o pobre, dando lugar a que la computadora ajuste la mezcla, tratando de equilibrar una mezcla correcta. (14.7 partes de aire por 1 de gasolina).

SENSOR DE TEMPERATURA DEL AIRE DEL MANIFOLD (MAT SENSOR)


SENSOR) Este sensor esta montado en el manifold de admision, los cambios en el valor de su resistencia,se basan en los cambios de temperatura

SENSOR DE PRESION ABSOLUTA DEL MANIFOLD (MAP- SENSOR)


SENSOR) Este sensor mide la presion del manifold como un porcentaje,de la presion atmosferica normal, y envia la informacion a la computadora, para que esta ajuste el tiempo de encendido.

SENSOR DE DETONACION (KNOCK SENSOR)


Este sensor es usado para detectar la detonacion del motor; opera produciendo una señal cuando ocurre una detonacion; El uso de este sensor es frecuente en los vehiculos deportivos o equipados con turbo. La computadora utiliza esta señal para ajustar el tiempo de encendido, y evitar el desbalance de la mezcla aire-gasolina.Frecuentemente se encuentra ubicado en la parte baja del monoblock al lado derecho.

SENSOR DE POSICION DEL CIGUEÑAL (CRANKSHAFT SENSOR)


SENSOR) Este sensor tambien opera como un Hall-effect switch, monitorea la posicion del cigueñal, y envia la señal al modulo de encendido indicando el momento exacto en que cada piston alcanza el maximo de su recorrido, ( TDC ) . Frecuentemente se encuentra ubicado en la parte baja del motor, al lado derecho cerca de la polea del cigueñal.[incrustado en el bloque de cilindros, o a un lado de la polea principal

SENSOR DE TEMPERATURA (CTS COOLANT TEMPERATURE SENSOR)


Este sensor se encuentra ubicado cerca de la coneccion de la manguera superior, que lleva agua del motor al radiador; su funcion es monitorear la temperatura dentro del motor; de esta manera; la computadora al recibir la señal de que el motor alcanzo la temperatura de trabajo; procede a ajustar la mezcla y el tiempo de ancendido

SENSOR DE POSICION DEL ARBOL DE LEVAS (CAMSHAFT SENSOR)


Este sensor monitorea a la computadora, la posicion exacta de las valvulas. Opera como un Hall-effect switch, esto permite que la bobina de encendido genere la chispa de alta tension. Este sensor se encuentra ubicado frecuentemente en el mismo lugar que anteriormente ocupaba el distribuidor (Recuerde que este es un componente del sistema de encendido directo- DIS;- lo que quiere decir que el motor no puede estar usando los dos componentes) Se podria decir que este sensor remplaza la funcion del distribuidor.

SENSOR DE VELOCIDAD DEL VEHICULO (VSS)


El sensor de velocidad del vehículo VSS (Vehicle Speed Sensor) es un captador magnético, se encuentra montado en el transeje donde iba el cable del velocímetro.

El VSS proporciona una señal de corriente alterna al ECM la cuál es interpretada como velocidad del vehículo. Este sensor es un generador de imán permanente montado en el transeje. Al aumentar la velocidad del vehículo la frecuencia y el voltaje aumentan, entonces el ECM convierte ese voltaje en Km/hr, el cual usa para sus cálculos. Los Km/hr pueden leerse con el monitor OTC.

El VSS se encarga de informarle al ECM de la velocidad del vehículo para controlar el velocímetro y el odómetro, el acople del embrague convertidor de torsión (TCC) transmisiones automáticas, en algunos se utiliza como señal de referencia de velocidad para el control de crucero y controlar el motoventilador de dos velocidades del radiador.

Tiene en su interior un imán giratorio que genera una onda senoidal de corriente alterna directamente proporcional a la velocidad del vehículo. Por cada vuelta del eje genera 8 ciclos, su resistencia debe ser de 190 a 240 Ohmios.

Con un voltímetro de corriente alterna se checa el voltaje de salida estando desconectado y poniendo a girar una de las ruedas motrices a unas 40 millas por hora. El voltaje deberá ser 3.2 voltios.

martes, 27 de mayo de 2008

SISTEMA DE ENCENDIDO Y SUS DIVERSAS CLASES

¿QUE ES EL SISTEMA DE ENCENDIDO?



El circuito de encendido utilizado en los motores de gasolina, es el encargado de hacer saltar una chispa eléctrica en el interior de los cilindros, para provocar la combustión de la mezcla aire-gasolina en el momento oportuno. La encargada de generar una alta tensión para provocar la chispa eléctrica es "la bobina". La bobina es un transformador que convierte la tensión de batería 12 V. en una alta tensión del orden de 12.000 a 15.000. Una vez generada esta alta tensión necesitamos un elemento que la distribuya a cada uno de los cilindros en el momento oportuno, teniendo en cuenta que los motores policilindricos trabajan en un ciclo de funcionamiento con un orden de explosiones determinado para cada cilindro (ejemplo: motor de 4 cilindros orden de encendido: 1-3-4-2). El elemento que se encarga de distribuir la alta tensión es el "distribuidor o delco". La alta tensión para provocar la chispa eléctrica en el interior de cada uno de los cilindros necesita de un elemento que es "la bujía", hay tantas bujías como numero de cilindros tiene el motor.



SISTEMA DE ENCENDIDO CONVENCIONAL



En el esquema inferior vemos un "encendido convencional" o también llamado "encendido por ruptor".






  • BOBINA
De la bobina poco hay que decir ya que es un elemento que da pocos problemas y en caso de que falle se cambia por otra (no tiene reparación). La bobina de encendido no es mas que un transformador electrico que transforma la tensión de bateria en un impulso de alta tensión que hace saltar la chispa entre los electrodos de la bujía.La bobina esta compuesta por un núcleo de hierro en forma de barra, constituido por laminas de chapa magnética, sobre el cual esta enrrollado el bobinado secundario, formado por gran cantidad de espiras de hilo fino de cobre (entre 15.000 y 30.000) debidamente aisladas entre sí y el núcleo. Encima de este arrollamiento va enrrollado el bobinado primario, formado por algunos centenares de espiras de hilo grueso, aisladas entre sí y del secundario. La relación entre el numero de espiras de ambos arrollamiento (primario y secundario) esta comprendida entre 60 y 150.

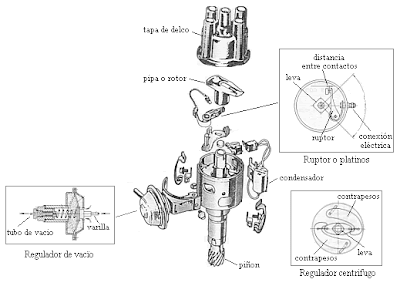

  • DISTRIBUIDOR

El distribuidor también llamado delco a evolucionado a la vez que lo hacían los sistemas de encendido llegando a desaparecer actualmente en los últimos sistemas de encendido. En los sistemas de encendido por ruptor, es el elemento mas complejo y que mas funciones cumple, por que ademas de distribuir la alta tensión como su propio nombre indica, controla el corte de corriente del primario de la bobina por medio del ruptor generandose así la alta tensión. También cumple la misión de adelantar o retrasar el punto de encendido en los cilindros por medio de un "regulador centrifugo" que actúa en función del nº de revoluciones del motor y un "regulador de vació" que actúa combinado con el regulador centrifugo según sea la carga del motor (según este mas o menos pisado el pedal del acelerador).




El distribuidor o delco es accionado por el árbol de levas girando el mismo numero de vueltas que este y la mitad que el cigüeñal. La forma de accionamiento del distribuidor no siempre es el mismo, en unos el accionamiento es por medio de una transmisión piñon-piñon, quedando el distribuidor en posición vertical con respecto al árbol de levas (figura derecha). En otros el distribuidor es accionado directamente por el árbol de levas sin ningún tipo de transmisión, quedando el distribuidor en posición horizontal (figura de abajo).




ENCENDICO CON AYUDA ELECTRONICA

El encendido covencional por ruptor se beneficia de la aplicación de la electrónica en el mundo del automóvil, salvando así los inconvenientes del encendido por ruptor que son: la aparición de fallos de encendido a altas revoluciones del motor así como el desgaste prematuro de los contactos del ruptor, lo que obliga a pasar el vehículo por el taller cada pocos km. A este tipo de encendido se le llama: "encendido con ayuda electrónica" (figura derecha), el ruptor ya no es el encargado de cortar la corriente eléctrica de la bobina, de ello se encarga un transistor (T). El ruptor solo tiene funciones de mando por lo que ya no obliga a pasar el vehículo por el taller tan frecuentemente, se elimina el condensador, ya no es necesario y los fallos a altas revoluciones mejora hasta cierto punto ya que llega un momento en que los contactos del ruptor rebotan provocando los consabidos fallos de encendido.

ENCENDIDO ELECTRONICO SIN CONTACTOS

Encendido electrónico sin contactosUna evolución importante del distribuidor o delco vino provocada por la sustitución del "ruptor", elemento mecánico, por un "generador de impulsos" que es un elemento electrónico. Con este tipo de distribuidores se consiguió un sistema de encendido denominado: "Encendido electrónico sin contactos" como se ve en el esquema de la figura inferior...

El distribuidor dotado con "generador de impulsos" es igual al utilizado en los sistemas de encendido convencionales, es decir, cuenta con los elementos de variación del punto de encendido ("regulador centrifugo" y "regulador de vació") y de mas elementos constructivos. La diferencia fundamental esta en la sustitución del ruptor por un generador de impulsos y la eliminación del condensador.El generador de impulsos puede ser de tipo: "inductivo", y de "efecto Hall".



ENCENDIDO ELECTRICO INTEGRAL

Encendido electrónico integralUna vez mas el distribuidor evoluciona a la vez que se perfecciona el sistema de encendido , esta vez desaparecen los elementos de corrección del avance del punto de encendido ("regulador centrifugo" y "regulador de vació") y también el generador de impulsos, a los que se sustituye por componentes electrónicos. El distribuidor en este tipo de encendido se limita a distribuir, como su propio nombre indica, la alta tensión procedente de la bobina a cada una de las bujías.






ENCENDIDO ELECTRONICO POR DESCARGA DE CONDENSADOR

Encendido electrónico por descarga de condensadorEste sistema llamado también "encendido por tiristor" funciona de una manera distinta a todos los sistemas de encendido tratados hasta aquí. Su funcionamiento se basa en cargar un condensador con energía eléctrica para luego descargarlo provocando en este momento la alta tensión que hace saltar la chispa en las bujías.Este tipo de encendido se aplica en aquellos vehículos que funcionan a un alto nº de revoluciones como coches de altas prestaciones o de competición, no es adecuado para los demás vehículos ya que tiene fallos de encendido a bajas revoluciones. La chispa de encendido en las bujías resulta extraordinariamente intensa. aunque su duración es muy corta, lo que puede provocar fallos de encendido, para solucionar este inconveniente se aumenta la separación de los electrodos de las bujías para conseguir una chispa de mayor longitud.El transformador utilizado en este tipo de encendido se asemeja a la bobina del encendido convencional solo en la forma exterior, ya que en su construcción interna varia, sobre todo la inductancia primaria que es bastante menor.


Como se ve en el esquema inferior el distribuidor es similar al utilizado en los demás sistemas de encendido, contando en este caso con un generador de impulsos del tipo de "inductivo". Dentro de la centralita electrónica tenemos una fuente de tensión continua capaz de subir los 12V. de batería a 400V. También hay un condensador que se cargara con la emergía que le proporciona la fuente de tensión, para después descargarse a través de un tiristor sobre el primario del transformador que generara la alta tensión que llega a cada una de las bujías a través del distribuidor. Como se ve aquí el transformador de encendido no tiene la misma misión que la bobina de los sistemas de encendido mediante bobina, pues la energía no se acumula en el transformador, sino en el condensador

lunes, 26 de mayo de 2008

TRANSISTORES EN CASCADA

Se ha encontrado que el amplificador EC posee ganancias de tensión y de corriente significativas con altas impedancia de entrada y salida. La impedancia de entrada alta es deseable, mientras que la impedancia de salida alta tiene algunos problemas. Notése que a mayor impedancia de salida, menor es la corriente que se puede extraer del amplificador sin que haya una caída significativa en la tensión de salida. En ese se utiliza más para amplificación de tensión. Puede proporcionar una exclusión grande en la tensión de salida, que se convierte en la entrada de la siguiente etapa del sistema.

El amplificador ES (CC) proporciona ganancia de corriente alta con impedancia de salida baja. Se puede utilizar como una especie de compuerta de potencia entre un EC y una carga que demandante corriente. El CC es un amplificador de potencia y también una etapa de acoplamiento de impedancia. Este amplificador se encuentra normalmente en la etapa final de salida de un amplificador de señal, pues no sólo baja el valor de la impedancia sino que proporciona la potencia necesaria para excitar la carga.

El amplificador BC tiene una impedancia de entrada baja y una impedancia de salida relativamente alta. El BC se pueden utilizar como amplificador de tensión. Este amplificador es menos sensible a la frecuencia que los otros tipos de amplificador, y se utiliza a menudo entre circuitos integrados para proporcionar una salida con intervalo amplio de frecuencia.
  • ACOPLAMIENTO DE LOS TRANSISTORES

Cuando un sistema está compuesto por más de una etapa de transistores, es necesario conectar, o acoplar, los transistores entre sí. Existen muchas formas comunes de lograr esta interpretación entre amplificadores. En las siguientes secciones se analizan los acoplamientos directo, capacitivo, por transformador y óptico.

  • Acoplamiento directo: Dos amplificadores están acoplar es directamente si la salida del primer amplificador se conecta en forma directa a la entrada del segundo sin utilizar capacitores. La salida en ca de la primera etapa está superpuesta con el nivel de cd estático de la segunda etapa. El nivel de cd de la salida de la etapa anterior se suma al nivel de cd de polarización de la segunda etapa. Para compensar los cambios en los niveles de polarización, en amplificador utiliza diferentes valores de fuentes de tensión de cd en lugar de una fuente de Vcc sencilla.

  • El acoplamiento directo: se pueden utilizar de manera efectiva al acoplar en amplificador EC a uno ES. El amplificador acoplado directamente tiene una buena respuesta en frecuencias pues no existen elementos de almacenamiento en serie (es decir, sensibles a la frecuencia) que afecten la señal de salida en baja frecuencia.

  • Acoplamiento capacitivo: Constituye la forma más simple y efectiva de desacoplar los efectos del nivel de cd de la primera etapa amplificador, de aquellos de la segunda etapa. En capacitor separa el componente de cd de la señal de ca. Por tanto, la etapa anterior no afecta la polarización de la siguiente. Para asegurar que la señal no cambie de manera significativa por la adición de un capacitor, es necesario que esté se comporte como cortocircuito para todas las frecuencias a amplificar.

  • Acoplamiento por transformador: Se puede utilizar un transformador para acoplar dos etapas del amplificador. Este tipo de acoplamiento se utiliza a menudo cuando se amplifican señales de alta frecuencia. Los transformaciones son más costosos que los capacitores, aunque sus ventajas pueden justificar el costo adicional. A través de una elección adecuada de la razón de vueltas, se puede utilizar un transformador para aumentar ya sea la ganancia de tensión o bien la de corriente fondo. Por ejemplo, encina etapa de salida de el amplificador vez potencia, en transformador se utiliza para aumentar la ganancia de corriente. Existen otros beneficios asociados con el uso de un transformador. Por ejemplo, el transformador se puede sintonizar para resonar de manera que se convierta en un filtro pasa-banda (filtro que pasa las frecuencias deseadas y atenúa las frecuencias que quedan fuera de la banda requerida).

  • Acoplamiento óptico: Muchas aplicaciones requieren el acoplamiento óptico de circuitos electrónicos. Estas aplicaciones se pueden clasificar como sigue: - dispositivos sensibles a la luz y emisores de luz. - detectores y emisores discretos para sistemas de fibra óptica. - módulos interruptor/ reflector que detectan objetos que modifican la trayectoria de la luz. - aisladores /acopladores que transmiten señales eléctricas sin conexiones eléctricas.

REGIONES OPERATIVAS DEL TRANSISTOR

Los transistores bipolares de juntura tienen diferentes regiones operativas, definidas principalmente por la forma en que son polarizados:

  • REGIÓN ACTIVA:
Cuando un transistor no está ni en su región de saturación ni en la región de corte entonces está en una región intermedia, la región activa. En esta región la corriente de colector (Ic) depende principalmente de la corriente de base (Ib), de β (ganancia de corriente, es un dato del fabricante) y de las resistencias que se encuentren conectadas en el colector y emisor. Esta región es la más importante si lo que se desea es utilizar el transistor como un amplificador de señal.

  • REGIÓN INVERSA:

Al invertir las condiciones de polaridad del funcionamiento en modo activo, el transistor bipolar entra en funcionamiento en modo inverso. En este modo, las regiones del colector y emisor intercambian roles. Debido a que la mayoría de los TBJ son diseñados para maximizar la ganancia de corriente en modo activo, el parámetro beta en modo inverso es drásticamente menor al presente en modo activo.

  • REGIÓN DE CORTE:

Un transistor esta en corte cuando, corrientedecolector = corrientedeemisor = 0,(Ic = Ie = 0).

En este caso el voltaje entre el colector y el emisor del transistor es el voltaje de alimentación del circuito. (como no hay corriente circulando, no hay caída de voltaje, ver Ley de Ohm). Este caso normalmente se presenta cuando la corriente de base = 0 (Ib =0)

  • REGIÓN DE SATURACIÓN:

Un transistor está saturado cuando, corrientedecolector = corrientedeemisor = corrientemaxima,(Ic = Ie = Imaxima).

En este caso la magnitud de la corriente depende del voltaje de alimentación del circuito y de las resistencias conectadas en el colector o el emisor o en ambos, ver ley de Ohm. Este caso normalmente se presenta cuando la corriente de base es lo suficientemente grande como para inducir una corriente de colector β veces más grande. (recordar que Ic = β * Ib)

TIPOS DE TRANSISTOR BIPOLAR DE JUNTURA

  • TRANSISTOR NPN

NPN es uno de los dos tipos de transistores bipolares, en los cuales las letras "N" y "P" se refieren a los portadores de carga mayoritarios dentro de las diferentes regiones del transistor. La mayoría de los transistores bipolares usados hoy en día son NPN, debido a que la movilidad del electrón es mayor que la movilidad de los "huecos" en los semiconductores, permitiendo mayores corrientes y velocidades de operación.

Los transistores NPN consisten en una capa de material semiconductor dopado P (la "base") entre dos capas de material dopado N. Una pequeña corriente ingresando a la base en configuración emisor-común es amplificada en la salida del colector.

La flecha en el símbolo del transistor NPN está en la terminal del emisor y apunta en la dirección en la que la corriente convencional circula cuando el dispositivo está en funcionamiento activo.
  • TRANSISTOR PNP

El otro tipo de transistor bipolar de juntura es el PNP con las letras "P" y "N" refiriéndose a las cargas mayoritarias dentro de las diferentes regiones del transistor. Pocos transistores usados hoy en día son PNP, debido a que el NPN brinda mucho mejor desempeño en la mayoría de las circunstancias.

Los transistores PNP consisten en una capa de material semiconductor dopado N entre dos capas de material dopado P. Los transistores PNP son comúnmente operados con el colector a masa y el emisor conectado al terminal positivo de la fuente de alimentación a través de una carga eléctrica externa. Una pequeña corriente circulando desde la base permite que una corriente mucho mayor circule desde el emisor hacia el colector.

La flecha en el transistor PNP está en el terminal del emisor y apunta en la dirección en que la corriente convencional circula cuando el dispositivo está en funcionamiento activo.

video

TRANSISTOR BIPOLAR


El transistor de unión bipolar (del inglés Bipolar Junction Transistor, o sus siglas BJT) es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales.

Los transistores bipolares se usan generalmente en electrónica analógica. También en algunas aplicaciones de electrónica digital como la tecnología TTL o BICMOS. Un transistor de unión bipolar está formado por dos Uniones PN en un solo cristal semiconductor, separados por una región muy estrecha. De esta forma quedan formadas tres regiones:


  • EMISOR: Que se diferencia de las otras dos por estar fuertemente dopada, comportándose como un metal.

  • BASE: La intermedia, muy estrecha, que separa el emisor del colector.

  • COLECTOR: De extensión mucho mayor.


FUNCIONAMIENTO

En una configuración normal, la unión emisor-base se polariza en directa y la unión base-colector en inversa. Debido a la agitación térmica los portadores de carga del emisor pueden atravesar la barrera de potencial emisor-base y llegar a la base. A su vez, prácticamente todos los portadores que llegaron son impulsados por el campo eléctrico que existe entre la base y el colector.

La región de la base en un transistor debe ser constructivamente delgada, para que los portadores puedan difundirse a través de ésta en mucho menos tiempo que la vida útil del portador minoritario del semiconductor, para minimizar el porcentaje de portadores que se recombinan antes de alcanzar la juntura base-colector. El espesor de la base debe ser menor al ancho de difusión de los electrones.

  • CONTROL DE TENSIÓN, CARGA Y CORRIENTE
La corriente colector-emisor puede ser vista como controlada por la corriente base-emisor (control de corriente), o por la tensión base-emisor (control de voltaje). Esto es debido a la relación tensión-corriente de la juntura base-emisor, la cual es la curva tensión-corriente exponencial usual de una juntura PN (es decir, un diodo).

En el diseño de circuitos analógicos, el control de corriente es utilizado debido a que es aproximadamente lineal. Esto significa que la corriente de colector es aproximadamente β veces la corriente de la base. Algunos circuitos pueden ser diseñados asumiendo que la tensión base-emisor es aproximadamente constante, y que la corriente de colector es β veces la corriente de la base. No obstante, para diseñar circuitos utilizando TBJ con precisión y confiabilidad, se requiere el uso de modelos matemáticos del transistor como el modelo Ebers-Moll.

EL TRANSISTOR

El Transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia"). Actualmente se los encuentra prácticamente en todos los enseres domésticos de uso diario: radios, televisores, grabadores, reproductores de audio y vídeo, hornos de microondas, lavadoras, automóviles, equipos de refrigeración, alarmas, relojes de cuarzo, computadoras, calculadoras, impresoras, lámparas fluorescentes, equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3, celulares, etc.

Sustituto de válvula termoiónica de tres electrodos o tríodo, el transistor bipolar fue inventado en los Laboratorios Bell de EE. UU. en diciembre de 1947 por John Bardeen, Walter Houser Brattain y William Bradford Shockley, quienes fueron galardonados con el Premio Nobel de Física en 1956.

El transistor consta de un sustrato (usualmente silicio) y tres partes dopadas artificialmente que forman dos uniones bipolares, el emisor que emite portadores, el colector que los recibe o recolecta y la tercera, que está intercalada entre las dos primeras, modula el paso de dichos portadores (base). A diferencia de las válvulas, el transistor es un dispositivo controlado por corriente y del que se obtiene corriente amplificada. En el diseño de circuitos a los transistores se les considera un elemento activo, a diferencia de los resistores, capacitores e inductores que son elementos pasivos. Su funcionamiento sólo puede explicarse mediante mecánica cuántica.

De manera simplificada, la corriente que circula por el "colector" es función amplificada de la que se inyecta en el "emisor", pero el transistor sólo gradúa la corriente que circula a través de sí mismo, si desde una fuente de corriente continua se alimenta la "base" para que circule la carga por el "colector", según el tipo de circuito que se utilice. El factor de amplificación logrado entre corriente de base y corriente de colector, se denomina Beta del transistor. Otros parámetros a tener en cuenta y que son particulares de cada tipo de transistor son: Tensiones de ruptura de Colector Emisor, de Base Emisor, de Colector Base, Potencia Máxima, disipación de calor, frecuencia de trabajo, y varias tablas donde se grafican los distintos parámetros tales como corriente de base, tensión Colector Emisor, tensión Base Emisor, corriente de Emisor, etc. Los tres tipos de esquemas básicos para utilización analógica de los transistores son emisor común, colector común y base común.

video
